K E I N E weitere Herstellung - nur zur Info
Befassen Sie sich VOR Ihren Bestellung eingehend mit der Funktion und den Montagemöglichkeiten. Rufen Sie mich VORHER an, damit ich Sie beraten kann. Einfache Installation mit normalen handwerklichen Fähigkeiten.
- Das automatische Pellets-Saugsystem kann für alle Pellets-Kessel und Pellets-Öfen verwendet werden, dessen Tagesbehälter mit offenem Deckel betrieben werden darf.
- Alle Rohranschluß-Stutzen mit Aussendurchmesser 50 mm
Die Sauganlage wird steckerfertig geliefert und ist mit wenigen Handgriffen einsatzbereit.

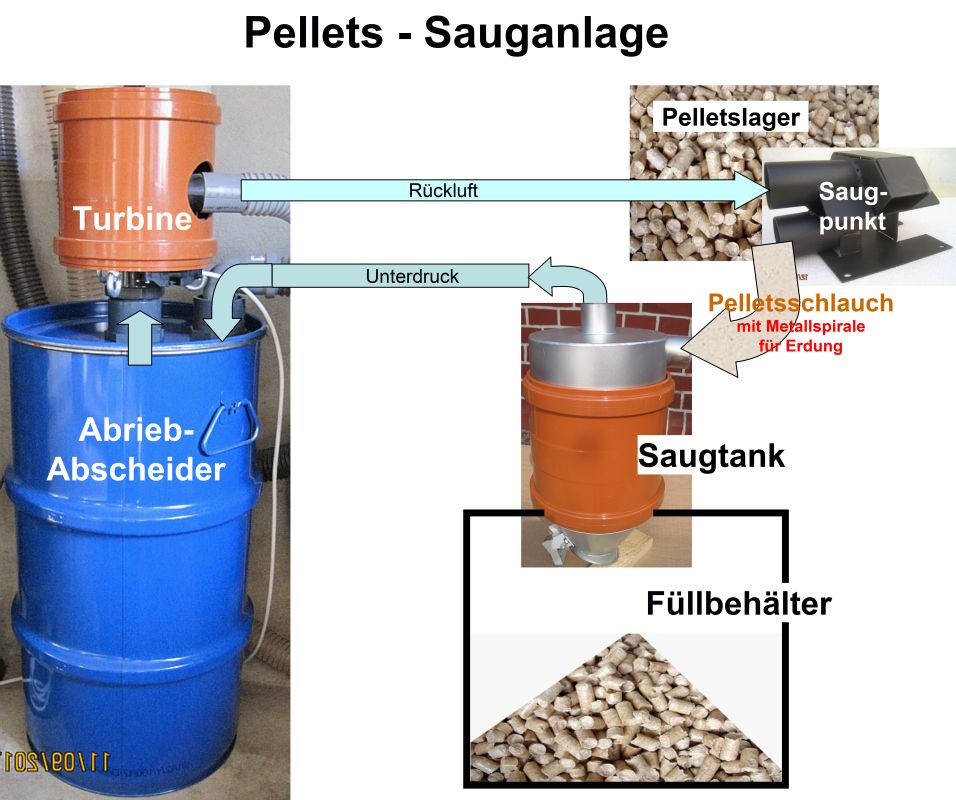

Der Füllvorgang wird durch die Steuerbox mit Zeiteinstellungen des Schaltrelais und mit Sensor über die Klappe des Saugtanks geregelt.
Mit einer Zeitschaltuhr sind die Pellets-Ladezeiten frei wählbar.
Lieferumfang:
1x Saugturbine 1500 Watt, kompakt, saugstark, 3-stufig

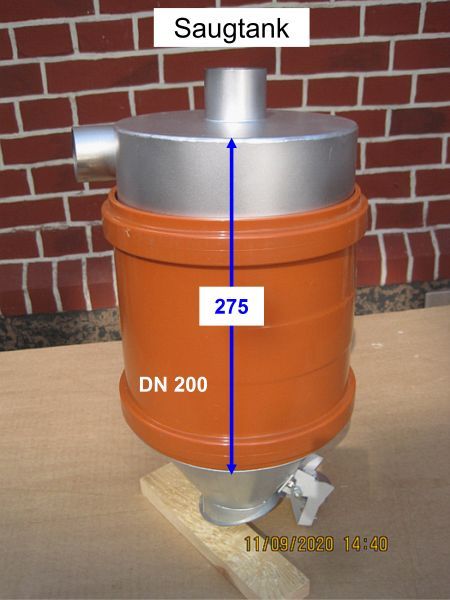

1x Saugtank - Unterdruckbehälter für Pelletsbefüllungsanlagen
1x Pelletsabrieb-Abscheider Zyklonabscheider TUBE 60 Liter Deckelfass

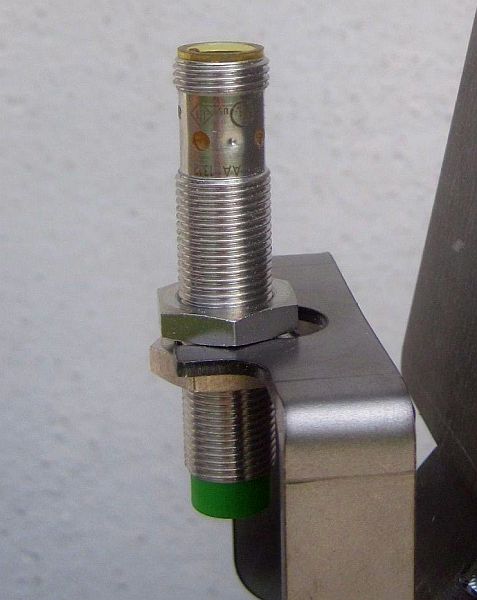

1x Induktiver Sensor PNP, NO-Schliesser - deutsches Farbrikat

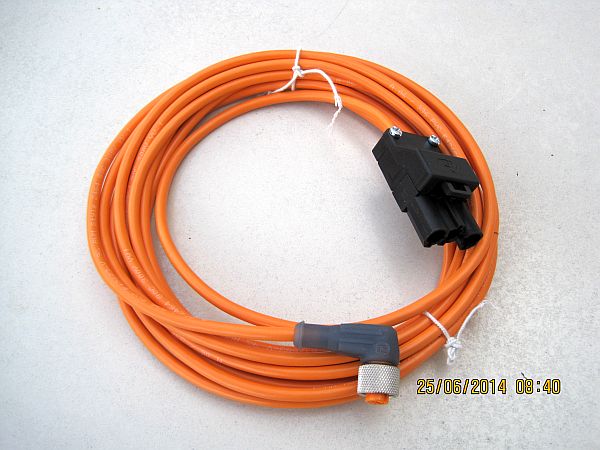

1x Sensor-Anschlussleitung, Länge 5m mit Steckbuchse
1x Steuerbox für Saugturbine mit Anschluss für Saugturbine und Sensor

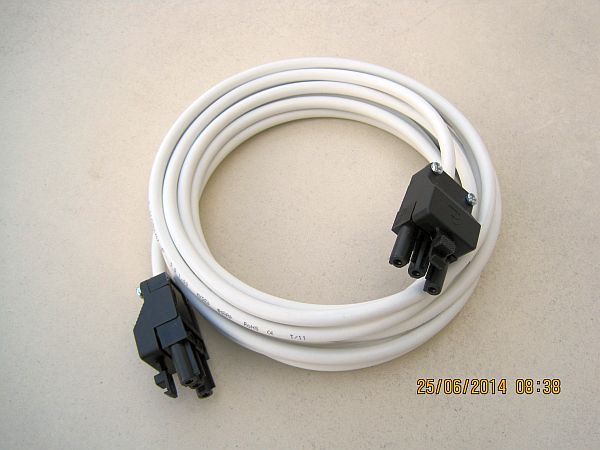

1x Verbindungskabel Steuerbox mit Saugturbine
6x Spannbackenschelle 56-59 mm
1x Steckdosen-Zeitschaltuhr analog

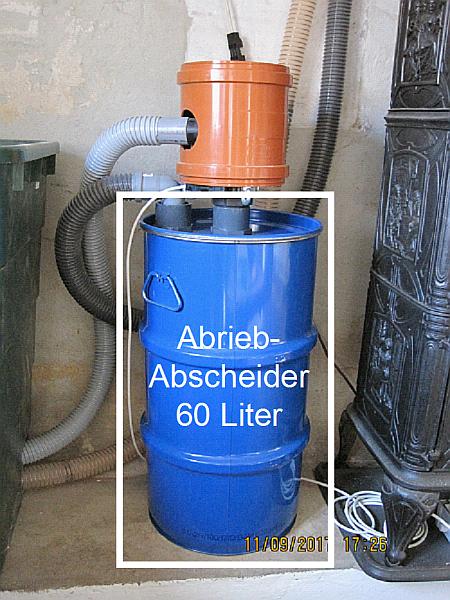

Zyklonabscheider TUBE 60 Liter Deckelfass
Der Abscheider wird hinter dem Saugtank, vor der Saugturbine positioniert, zur Abtrennung von Staub und Krümeln aus der Rückluft. Durch den speziellen Eingangsstutzen im Behälter, entsteht eine zykonartige Drehung der eingesaugten Luft.
Ohne Motor, Ohne Filter - kein Stromverbrauch, kein Filterwechsel
- 60 Liter Behälter, Maße: Ø 355 x 680 mm (ohne Anschlußstutzen), Innen: Roh (nicht lackiert)
- 2 Anschluß-Stutzen für Schlauch Ø 50 mm oder handelsübliche HT-Abflußrohre
Pelletsabrieb-Abscheider für lange Lebensdauer der Saugturbine und vermeiden von Störungen.

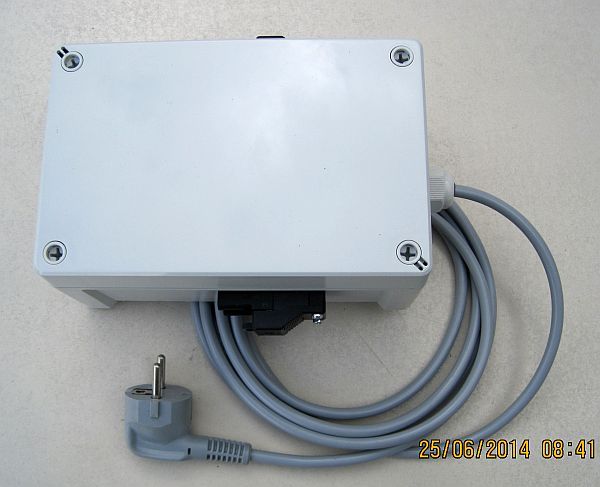

Steuerbox für Saugturbine mit 1 Schaltrelais
mit Anschluss für Saugtank und Saugturbine mit Steckverbinder
Netzanschluss mit dreiadrigem Kabel und Schukostecker.
Zeiteinstellungen mit Schaltrelais

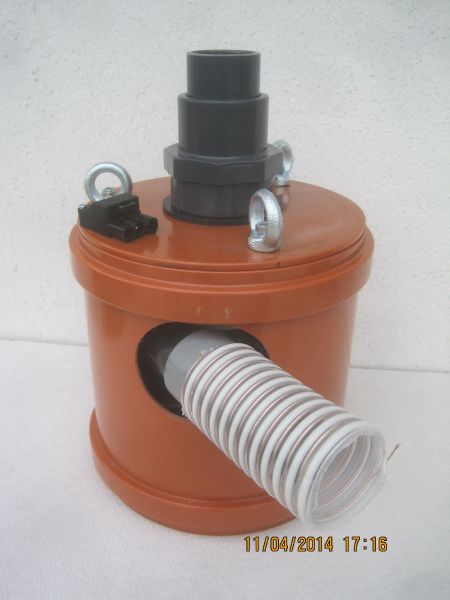

Saugturbine 1500 Watt, kompakt, saugstark, 3-stufig
Saugturbine 230 Volt, 50 Hz, 1500 Watt
Schlauchanschluß-Stutzen Ø 50 mm
| Volumenstrom (Maximale Luftmenge) | 210 m³/h |
| Maximale Druckdifferenz (Unterdruck) | 34 kPa = 340 mBar = 3467 mm WS Einheiten umrechnen |
| Maximal Air Power (kinetische Leistung) | 470 W |
| Maximal Efficiency (Wirkungsgrad) | 33% |
Saugturbine auf den Pelletsabrieb-Abscheider aufstecken.

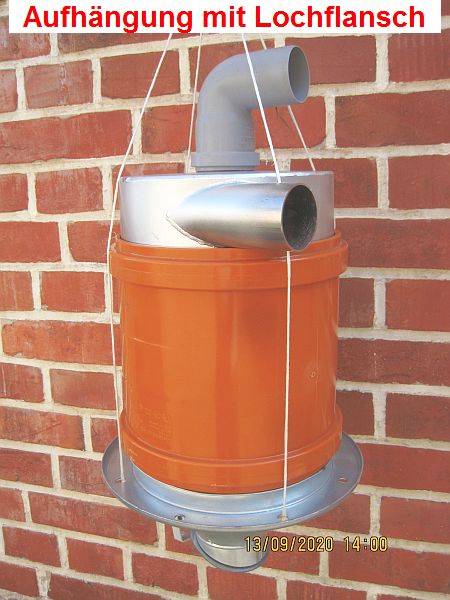

Alternativ: aufhängen wie eine Blumenampel an den Aufhängeösen.
Lärmpegel ca.70 dB(A) in 3m Entfernung.
Beispiele für Förderleistung:
- Meine Anlage im ehemaligen Mietshaus in Enger, vom Saugpunkt direkt 7m senkrecht nach oben und Pelletsförder- und Rückluftschlauch von jeweils 10 m Länge, funktionierte einwandfrei.
- Die derzeitige Anlage saugt die Pellets durch den 28 Meter langen Förderschlauch vom Lagertank über ca. 4 Meter Höhendifferenz, rauf über den überdachten Innenhof, runter in den Keller, hoch in den Saugtank unter der Zimmerdecke im Büro. In ca. 20 Sekunden Saugzeit knapp 2 kg. Siehe: Opa Ede's Zentrale Pelletsversorgung.
- Rückinfo eines Kunden: bei 15 Meter Entfernung und 5 Meter Höhe ist in 12,5 Sekunden der Saugtank mit 1,9 kg gefüllt.
Nicht im Lieferumfang enthalten - bitte separat bestellen:
- Saug- und Förderschlauch Ø50mm mit Erdungslitze
- Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm
Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm (nicht im Lieferumfang)
Rohrstutzen unten = Anschluss Pelletsschlauch für Pelletsabsaugung zum Saugtank. Rohrstutzen oben = Anschluss Rückluftschlauch von der Turbine. Anschlussrohre Ø 50 mm.
Wichtiger Sicherheitshinweis: Einwandfreie Erdung unbedingt sicherstellen - statische Aufladung!!
Der Pelletssaugschlauch muss unbedingt geerdet werden und muss in einem Stück durchgehend verlegt werden - vom Saugpunkt zum Saugtank. Stösse können zu Verstopfung führen!
Trennen Sie die Kupferlitze aus dem Förderschlauch heraus und biegen Sie diese nach Innen.
Die Kupferlitze des Förderschlauchs muss mit blankem Metall an den Anschlussstutzen (Saugpunkt und Saugtank) verbunden werden (verwenden Sie eine Feile oder Schleifpapier).
