Automatische Pelletsversorgung, 5 Sauganlgen in Betrieb für Eigenbedarf und DEMO

Zyklonabscheider TUBE 60 Liter Deckelfass
Zyklonabscheider TUBE 60 Liter Deckelfass

Staub (Dust)- Abrieb-Abscheider, Zyklon-/ Fliehkraftabscheider wie ein Wirbelwind.
Bewährt als Pelletsabrieb-Abscheider.

Ohne Motor, Ohne Filter - kein Stromverbrauch, kein Filterwechsel

  • 60 Liter Deckelfass aus Metall, Maße: Ø 355 x 680 mm hoch (ohne Anschlußstutzen), Innen: Roh (nicht lackiert)
  • Inneren Bauteile aus PVC, deswegen ungeeignet zum abscheiden von Asche mit glühenden Partikeln
  • 2 Anschluß-Stutzen aus PVC für Schlauch Ø 50 mm oder handelsübliche HT-Abflußrohre

Pelletsabrieb kann die Saugturbine schädigen, die Leistung verringern, durch Verstopfungen zum Ausfall führen.

100,00 EUR

inkl. 16% MwSt. zzgl. Versand
Pellets Saugsystem mit Abriebabscheider
Pellets Saugsystem mit Abriebabscheider

K E I N  VERSAND

- nur SELBSTABHOLUNG bei OpaEde


  • Das automatische Pellets-Saugsystem kann für alle Pellets-Kessel und Pellets-Öfen verwendet werden, dessen Tagesbehälter mit offenem Deckel betrieben werden darf.
  • Alle Rohranschluß-Stutzen Ø 50 mm

Die Sauganlage ist steckerfertig mit wenigen Handgriffen einsatzbereit. Der Füllvorgang wird durch die Steuerbox mit Zeiteinstellungen des Schaltrelais und mit Sensor über die Klappe des Saugtanks geregelt. Mit einer Zeitschaltuhr sind die Pellets-Ladezeiten frei wählbar.
950,00 EUR

inkl. 16% MwSt. zzgl. Versand
Saugturbine 1500 Watt, kompakt, saugstark, 3-stufig
Saugturbine 1500 Watt, kompakt, saugstark, 3-stufig

NICHT als EINZELTEIL käuflich.
Baustein des Pellets Saugsystem mit Abriebabscheider

Saugturbine 230 Volt, 50 Hz, 1500 Watt, 3-stufig
Schlauchanschluß-Stutzen Ø 50 mm
Steckerfertig - ohne Kabel

Volumenstrom 210 m³/h = 3,5 m³/min
Max. Druckdifferenz
 		 34 kPa = 340 mBar = 3467 mm WS
Einheiten umrechnen
Maximal Luft Leistung 470 W
Max. Wirkungsgrad 33%

Lärmpegel (ca.70 dB(A) in 3m Entfernung).
Thermoschalter schützt vor Schäden durch Überhitzung - hat bei meinen Versuchen noch nie ausgelöst.
KEINE GEWÄHRLEISTUNG bei unsachgemäßem Einsatzt, wie z.B. Zweckentfremdung als Aschesauger. Verwendung NUR zum Transport von Holzpellets und NUR mit vorgeschaltetem Pelletsabrieb-Abscheider.

Zur Verdeutlichung:
durch die Turbine werden NIEMALS Pellets gesaugt, sondern nur Luft die durch den Unterdruck die Pellets in den vakuumdichtgen Saugtank befördert.
So funktioniert meine Pelletssauganlage

Preis? OpaEde anrufen

Sauggebläse Ansaugeinheit VACUUM-RED
Sauggebläse Ansaugeinheit VACUUM-RED
Aussendurchmesser beider Anschluss-Stuzten = 50 mm
Motorleistung = 1,35 kW
Max. Luftdurchsatz = 216 m³/h
Max. Fassungsvermögen = 5,2 l

Füllgewicht pro Saugvorgang ca. 3,3 kg - selbst ermittelt.

Hinweis von MCZ:
Die Ansaugeinheit muss mit der kompatiblen Anschlussplatte Joint-RED verbunden sein.
Mit Anschlussplatte für RED Compact sofort lieferbar

Lieferumfang:
OHNE Zubehör
Anschlussplatte RED Compact 18/24 ( + 120,00 EUR )
Anschlussplatte PERFORMA ( + 120,00 EUR )
990,00 EUR

inkl. 16% MwSt. zzgl. Versand
Saugtank - Unterdruckbehälter für Pelletsbefüllungsanlagen
Saugtank - Unterdruckbehälter für Pelletsbefüllungsanlagen
NICHT als EINZELTEIL käuflich.
Baustein des Pellets Saugsystem mit Abriebabscheider

Saugtank für Pelletkessel und Zwischenlager.
für Pellet-Kessel dessen Tagesbehälter mit offenem Deckel betrieben werden darf.

Einfacher Klappenmechanismus mit Sesor, der erkennt ob die Klappe geschlossen ist.
Aussendurchmesser beider Anschluss-Stutzen = 50 mm
Max. Fassungsvermögen ca. 6,2 l
Pellets-Füllgewicht bis ca. 4,0 kg
Erforderliche Aufbauhöhe ca. 410 mm (inkl. 90 Grad Bogen)
Erforderlicher Lochdurchmesser für Montage = 195 mm
Aufhängemöglichkeit mit Lochflansch (optional erhältlich für 25,00 EUR) über dem Füllbehälter.

Nicht im Lieferumfang enthalten: Sensor und Sensorleitung.
​
Der Saugtank ist im Lieferumfang des Pellets Saugsystem mit Abriebabscheider enhalten.
Zubehör:
ohne
mit Lochflansch
Preis? OpaEde anrufen

Steuerbox für Saugturbine mit 1 Schaltrelais
Steuerbox für Saugturbine mit 1 Schaltrelais
NICHT als EINZELTEIL käuflich.
Baustein des Pellets Saugsystem mit Abriebabscheider

Steuerbox mit Steck-Anschlüssen für Saugturbine und Sensor, passend für die Eigenproduktions-Pelletssauganlage
Zeiteinstellungen der Turbinenlaufzeit mit 1 Schaltrelais
- Netzanschluss mit dreiadrigem Kabel und Schukostecker
- Steckverbinder-Anschluß für Saugturbine 1500 Watt
- Steckverbinder-Anschluß für Induktiver Sensor
Eingebautes Netzgerät für Sensor und Schaltrelais.
Preis? OpaEde anrufen

Induktiver Sensor PNP, NO-Schliesser
Induktiver Sensor PNP, NO-Schliesser
Induktiver Sensor für Pellets-Befüllungsanlagen, passend zum Eigenbau-Pelletsaugsystem
Temperaturbereich -25 bis +70 °C
• Hochwertiges Metallgewinde M12x1
• Steckverbindung M12
• Erhöhter Schaltabstand (sn) 7 mm, nicht bündig einbaubar [nb]
• DC, 10 ... 30 V, Schließer, PNP
• Schutzart IP67
• Mit LED Schaltanzeige
• 100% stückgeprüftes Qualitätsprodukt, Made in Germany
• cULus zertifiziert / CE
• Korrosionsbeständig
25,00 EUR

inkl. 16% MwSt. zzgl. Versand
Sensor-Anschlussleitung, Länge 5m
Sensor-Anschlussleitung, Länge 5m
Ausführung: M12-Kupplung, gewinkelt / freies Ende
Temperaturbereich -25 bis +80 °C
15,00 EUR

inkl. 16% MwSt. zzgl. Versand
Sensor-Anschlussleitung, Länge 5m mit Steckbuchse
Sensor-Anschlussleitung, Länge 5m mit Steckbuchse
Ausführung: M12-Kupplung, gewinkelt / mit Steckbuchse
passend an die Steuerbox für Saugturbine
Temperaturbereich -5 bis +80 °C
20,00 EUR

inkl. 16% MwSt. zzgl. Versand
Verbindungskabel Steuerbox mit Saugturbine
Verbindungskabel Steuerbox mit Saugturbine
Anschlusskabel 5m, beidseitig mit Stecker, für Verbindung der Steuerbox mit Saugturbine
15,00 EUR

inkl. 16% MwSt. zzgl. Versand

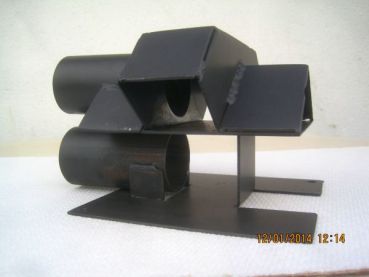

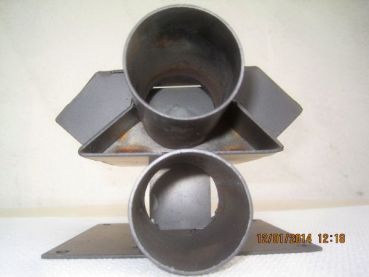

Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm
Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm

Durch das untere Rohr werden die Pellets abgesaugt.
An dem oberen Rohr wird die Rückluft angeschlossen.
Verbesserte Anschlußmöglichkeit des Pelletschlauchs durch Bodenabstand

55,00 EUR

inkl. 16% MwSt. zzgl. Versand

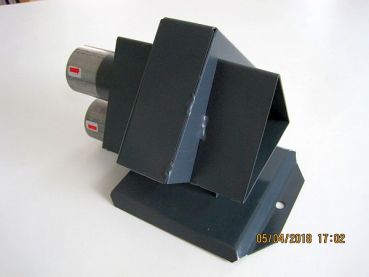

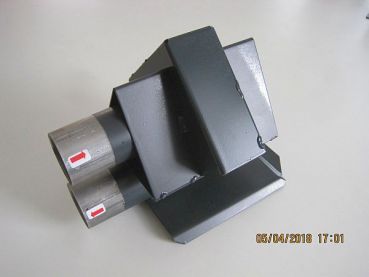

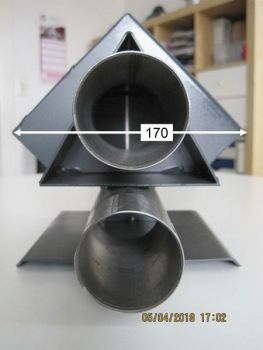

Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm
Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm

Durch das untere Rohr werden die Pellets abgesaugt.
An dem oberen Rohr wird die Rückluft angeschlossen.
arbeitet auch bei höherem Staubanteil ohne Probleme
nur noch 2 Stück verfügbar

60,00 EUR

inkl. 16% MwSt. zzgl. Versand

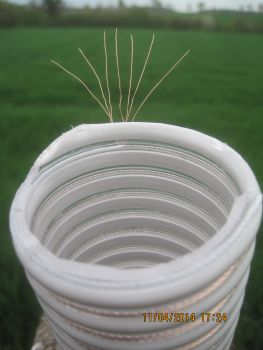

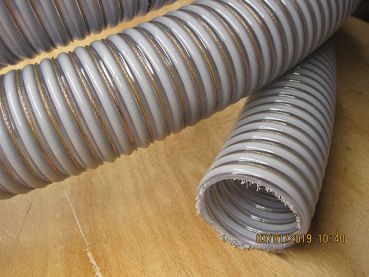

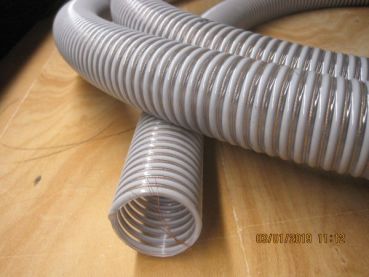

Saug- und Förderschlauch Ø50mm mit Erdungslitze
Saug- und Förderschlauch Ø50mm mit Erdungslitze

Saug- und Förderschlauch mit innenliegender Hart-PVC Spirale und umlaufender Kupferlitze bestehend aus 7 Drähten, zusätzlich PU-ummantelt, dadurch höhere Abriebfestigkeit gegenüber PVC-Schläuchen!

für Holzpellets, Granulate und körnige Medien
Gewicht: 850 gr/mtr.
Biegeradius ca. 250 mm
Außendurchmesser = 58,6 mm, Innen glatt
Temperaturbereich -5 bis +60 °C
Verwendung als Pelletsförderschlauch und Rückluftschlauch

Länge:
10 Meter
15 Meter ( + 35,00 EUR )
20 Meter ( + 55,00 EUR )
25 Meter ( + 85,00 EUR )
30 Meter ( + 110,00 EUR )
85,00 EUR

inkl. 16% MwSt. zzgl. Versand
Saugschlauch Innendurchmesser 50 mm hellgrau
Saugschlauch Innendurchmesser 50 mm hellgrau
für Verbindung Saugtank - Pelletsabriebabscheider - Saugturbine. Einfach zu verlegen in engen Bögen durch geringen Biegeradius.
PVC, grau, mit semielastischer Kunststoffspirale, innen nahezu glatt, aussen gewellt
Biegeradius 1 x Innendurchmesser
Länge:
2,0 Meter
3,0 Meter ( + 8,00 EUR )
5 Meter ( + 22,00 EUR )
20,00 EUR

inkl. 16% MwSt. zzgl. Versand
1 Stück Edelstahlrohr 1.4301/07 Aussen-Ø 50 x 1,5 x 500 mm
1 Stück Edelstahlrohr 1.4301/07 Aussen-Ø 50 x 1,5 x 500 mm

Einzelnes Edelstahlrohr für Wanddurchführung ohne Fixierbleche

Fabrikneue geschweißte ungeglühte Edelstahlrohre
Abmessungen: Aussendurchmesser 50 x 1,5 x 500 mm
Werkstoff 1.4301/07 aus europäischer Produktion

Matte Oberfläche, ohne Beschriftung, Schweißnahtgeglättet





13,00 EUR

inkl. 16% MwSt. zzgl. Versand
Spannbackenschelle 56-59 mm
Spannbackenschelle 56-59 mm
Breitbandschelle für Schlauchbefestigungen aus verzinktem Stahl, mit Sechskantkopf, 22 mm Bandbreite
Schraube M6x60 mit Sechskantkopf
5,00 EUR

inkl. 16% MwSt. zzgl. Versand
Steckdosen-Zeitschaltuhr analog Tagesprogramm
Steckdosen-Zeitschaltuhr analog Tagesprogramm

Highlights & Details



  • Mit Kinderschutz
  • Max. Schaltleistung 3680 W
Diese leicht zu bedienende Zeitschaltuhr schaltet Ihre Verbraucher bis zu 96 mal pro Tag im Abstand von 15 min je nach Wunsch ein und aus. Dauerbetrieb über Schalter möglich.
10,00 EUR

inkl. 16% MwSt. zzgl. Versand
Geräte-Steckverbinder
Geräte-Steckverbinder

Geräte-Steckverbinder, bestehend aus:

  1. Steckerteil,
  2. Buchsenteil,
  3. Zugentlastung mit Rasthaken
  4. Zugentlastung mit Rastöse
6,00 EUR

inkl. 16% MwSt. zzgl. Versand
Steckverbinder-Steckerteil mit Rasthaken
Steckverbinder-Steckerteil mit Rasthaken

Steckverbinder-Steckerteil mit Rasthaken, für Steuerbox und Turbine

3,50 EUR

inkl. 16% MwSt. zzgl. Versand
Steckverbinder-Buchsenteil mit Rastöse
Steckverbinder-Buchsenteil mit Rastöse

Buchsenteil mit Rastöse, für Sensorkabel an Steuerbox

3,50 EUR

inkl. 16% MwSt. zzgl. Versand
