Pellets-Sauganlagen, Holzpelletslager: Flachbodensilo VOLUMMAX

KEINE überlangen Pellets für Saugsystem
KEINE überlangen Pellets für Saugsystem

mit einer Sauganlage darauf achten, daß die Pellets nicht zu lang sind. Derzeit hat meine Sauganlage mit überlangen Pellets zu kämpfen.

Ich bin froh, wenn die 1 Tonne Pellets bald wieder aus meinem Lagertank störungsfrei raus ist.

Die Pellets sind überdurchschnittlich lang mit bis zu 60 mm langen Stöcken. 50 mm lange Pellets finde ich häufiger.
Die überlangen sperrigen Pellets rutschen vor dem Saugpunkt nur schlecht in Aufnahmeposition.

Einen Tag später, nachdem ich diesen Text geschreiben hatte, ging gar nichts mehr. Die langen Pelletstöcke vom Hersteller "MegaPellet" sind jetzt für mich das Allerletzte.

Info

Pelletsabrieb Abscheider gehört vor die Turbine
Pelletsabrieb Abscheider gehört vor die Turbine
Der Pelletsabrieb Abschieder gehört vor die Turbine und nicht dahinter, um Schäden durch Späne und Staub zu vermeiden, die Turbine lebt länger.

Bei Saugsysteme mit auf dem Saugtank direkt aufgesetzter Turbine ist das nicht möglich, dann den Abriebabscheider hinter die Turbine in die Rückluft zum Pelletslager einbauen.

Auf jeden Fall einen Abriebabscheider einbauen, denn wenn Späne und Staub im Kreislauf bleiben und nicht ausgefiltert werden, sind Störungen vorprogrammtiert.

Besonders wichtig bei vom Tankwagen eingeblasener loser Ware, denn der Abrieb ist um ein vielfaches höher als bei Sackware - das weiß ich aus eigener Erfahrung.
Info

Pellets von "MegaPellet" für mein Saugsystem unbrauchbar
Pellets von "MegaPellet" für mein Saugsystem unbrauchbar

Am 07.02.2017 wurde mir vom Hersteller "MegaPellet" 1 Palette mit 65 Sack a 15 kg = 975 kg geliefert.

Erst nachdem ich sämtliche Pellets in mein 4.000 Liter GFK-Silo eingefüllt hatte, habe ich die Ursache für die zwischenzeitliche Störung bemerkt. Ein überlanger Pellet hatte sich quer in der Sauglanze festgeklemmt.

Einerseits war ich froh darüber, daß die Ursache nicht in der Bauart meiner Eigenbau-Sauglanze begründet war, denn die hatte ich kurzerhand gewechselt und den Übeltäter erst nach vollendetem Werk entdeckt.

Andererseits mußte ich befürchten, daß beim Absaugen im Heizbetrieb Störungen auftreten und der Saugpunkt unerreichbar unter dem Pelletsberg begraben ist, deswegen habe ich mich nicht getraut den GFK-Tank mit einer weiteren Palette Pellets zu befüllen und gehofft, daß meine starke Sauganlage alles wieder störungsfrei absaugen kann.

Obwohl in vielen Saugzyklen von fast normal bis sehr wenig Pellets pro Saugvorgang in den Saugtank gefördert wurden, habe ich die Hoffnung nicht aufgegeben, daß es weiterhin, wenn auch schlecht, doch solange funktionieren möge bis der Vorratstank zumindest fast leer ist.

Ich habe vergeblich gehofft, hatte aber Glück im Unglück, daß der Gau erst eingetreten ist, als ich die Einstiegsluke öffnen konnte, ohne daß mir eine größere Menge Pellets entgegenkommen sind.

Info

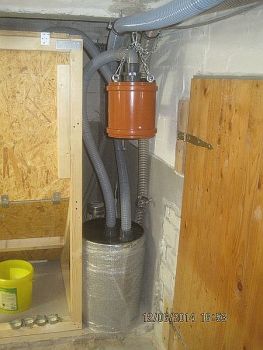

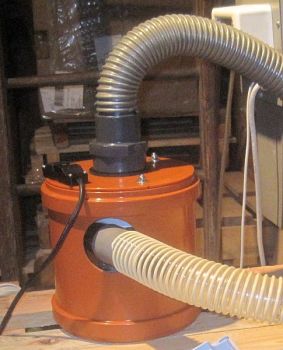

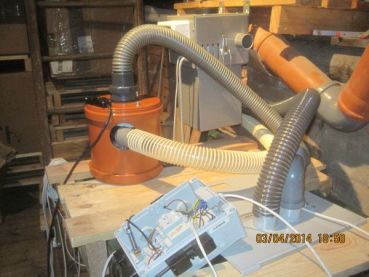

Saugturbine 1500 Watt, kompakt, saugstark, 3-stufig
Saugturbine 1500 Watt, kompakt, saugstark, 3-stufig

vorerst keine weitere Herstellung

Saugturbine 230 Volt, 50 Hz, 1500 Watt, 3-stufig
Schlauchanschluß-Stutzen Ø 50 mm
Steckerfertig - ohne Kabel

Volumenstrom 210 m³/h = 3,5 m³/min
Max. Druckdifferenz
 		 34 kPa = 340 mBar = 3467 mm WS
Einheiten umrechnen
Maximal Luft Leistung 470 W
Max. Wirkungsgrad 33%

Lärmpegel (ca.70 dB(A) in 3m Entfernung).
Thermoschalter schützt vor Schäden durch Überhitzung - hat bei meinen Versuchen noch nie ausgelöst.
KEINE GEWÄHRLEISTUNG bei unsachgemäßem Einsatzt, wie z.B. Zweckentfremdung als Aschesauger. Verwendung NUR zum Transport von Holzpellets und NUR mit vorgeschaltetem Pelletsabrieb-Abscheider.

Zur Verdeutlichung:
durch die Turbine werden NIEMALS Pellets gesaugt, sondern nur Luft die durch den Unterdruck die Pellets in den vakuumdichtgen Saugtank befördert.
So funktioniert meine Pelletssauganlage

Preis? OpaEde anrufen

Zyklonabscheider TUBE 60 Liter Deckelfass
Zyklonabscheider TUBE 60 Liter Deckelfass

Staub (Dust)- Abrieb-Abscheider, Zyklon-/ Fliehkraftabscheider wie ein Wirbelwind.
Bewährt als Pelletsabrieb-Abscheider.

Ohne Motor, Ohne Filter - kein Stromverbrauch, kein Filterwechsel

  • 60 Liter Deckelfass aus Metall, Maße: Ø 355 x 680 mm hoch (ohne Anschlußstutzen), Innen: Roh (nicht lackiert)
  • Inneren Bauteile aus PVC, deswegen ungeeignet zum abscheiden von Asche mit glühenden Partikeln
  • 2 Anschluß-Stutzen aus PVC für Schlauch Ø 50 mm oder handelsübliche HT-Abflußrohre

Pelletsabrieb kann die Saugturbine schädigen, die Leistung verringern, durch Verstopfungen zum Ausfall führen.

95,00 EUR

inkl. 16% MwSt. zzgl. Versand
Pellets Saugsystem mit Abriebabscheider
Pellets Saugsystem mit Abriebabscheider

Momentan erfolgt Herstellung nur noch vereinzelt auf Nachfrage

  • Das automatische Pellets-Saugsystem kann für alle Pellets-Kessel und Pellets-Öfen verwendet werden, dessen Tagesbehälter mit offenem Deckel betrieben werden darf.
  • Alle Rohranschluß-Stutzen Ø 50 mm

Die Sauganlage ist steckerfertig mit wenigen Handgriffen einsatzbereit. Der Füllvorgang wird durch die Steuerbox mit Zeiteinstellungen des Schaltrelais und mit Sensor über die Klappe des Saugtanks geregelt. Mit einer Zeitschaltuhr sind die Pellets-Ladezeiten frei wählbar.
Preis? OpaEde anrufen

Steuerbox für Saugturbine mit 1 Schaltrelais
Steuerbox für Saugturbine mit 1 Schaltrelais
vorerst keine weitere Herstellung

Steuerbox mit Steck-Anschlüssen für Saugturbine und Sensor, passend für die Eigenproduktions-Pelletssauganlage
Zeiteinstellungen der Turbinenlaufzeit mit 1 Schaltrelais
- Netzanschluss mit dreiadrigem Kabel und Schukostecker
- Steckverbinder-Anschluß für Saugturbine 1500 Watt
- Steckverbinder-Anschluß für Induktiver Sensor
Eingebautes Netzgerät für Sensor und Schaltrelais.
Preis? OpaEde anrufen

Sauggebläse Ansaugeinheit VACUUM-RED
-29%
Sauggebläse Ansaugeinheit VACUUM-RED
Aussendurchmesser beider Anschluss-Stuzten = 50 mm
Motorleistung = 1,35 kW
Max. Luftdurchsatz = 216 m³/h
Max. Fassungsvermögen = 5,2 l

Füllgewicht pro Saugvorgang ca. 3,3 kg - selbst ermittelt.

Hinweis von MCZ:
Die Ansaugeinheit muss mit der kompatiblen Anschlussplatte Joint-RED verbunden sein.
Mit Anschlussplatte für RED Compact sofort lieferbar

Lieferumfang:
OHNE Zubehör
Anschlussplatte RED Compact 18/24 ( + 121,85 EUR )
Anschlussplatte PERFORMA ( + 121,85 EUR )
Statt 1.305,00 EUR
Nur 926,05 EUR

inkl. 16% MwSt. zzgl. Versand
Dusty50 - Zyklon-Abscheider aus Metall mit zentraler 1-Loch Befestigung
TOP
Dusty50 - Zyklon-Abscheider aus Metall mit zentraler 1-Loch Befestigung
Zyklon-Abscheider für Staub und groben Schmutz (u. a. Abrieb von Holzpellets, erprobt für groben Schmutz bei eigener Altbaurenovierung).
  • aus pulverbeschichtetem Metall
  • für einfache 1-Loch-Befestigung mit zentraler 2-Zoll-Verschraubung
  • inkl. Verschraubmutter und Dichtung
  • beide Anschluss-Stutzen mit Aussendurchmesser 50 mm, geeignet zum Aufstecken von 2 Zoll Schlauch (Innendurchmesser 50 mm) oder 50er HT-Rohren (muffenseitig)
  • inkl. 1 Gummitülle im Saugstutzen zum einstecken von Saugrohren handelsüblicher Sauger
OHNE Filter der zeit- und kostenintensiv gereinigt oder ersetzt werden muss oder den Luftstrom des Saugers reduziert.
Den Abscheider einfach auf ein handelsübliches, schnell zu entleerendes Deckelfass mit Spannring montieren.

Scheidet mehr als 95% ab
87,73 EUR

inkl. 16% MwSt. zzgl. Versand
60 Liter Deckelfass aus Metall für Dusty50
60 Liter Deckelfass aus Metall für Dusty50
60 Liter Leerfass, Stahlblech-Hobbock
Innen: Roh (nicht lackiert), außen blau RAL 5010 lackiert
Maße: zyl., Ø 355 x 680 mm
Blechstärke durchgehend 0,60 mm
2 seitliche Fallgriffe, Moosgummidichtung und Spannring

Mit Loch mittig im Deckel für Dusty50 - Zyklon-Abscheider
Lieferumfang: Leerfass ohne Zyklon-Abscheider Dusty50
58,49 EUR

inkl. 16% MwSt. zzgl. Versand
Flachbodensilo VOLUMMAX (VM-R2) RECHTECKIGE Stellfläche, mit ZWEI speziellen Entnahmepunkten
TOP
Flachbodensilo VOLUMMAX (VM-R2) RECHTECKIGE Stellfläche, mit ZWEI speziellen Entnahmepunkten

Der rechteckige Volummax® „VM-R2“ besitzt zwei Vibrotöpfe die über eine mitgelieferte elektronische Wechselweiche gesteuert werden.

Alle Fotos sind vom eigenen Pelletsilo

  • Pelletsilo mit einer bis zu 86 % Ausnutzung der Stellfläche.
  • Spezialauslauftopf mit Vibromotor, mit 2 Anschluss-Stutzen
  • für Saug- und Förderschlauch Ø50mm mit Erdungslitze, damit kann
  • mein Pellets Saugsystem mit Abriebabscheider direkt angeschlossen werden.
  • geringe Restmengen von im Regelfall 3%
  • unter dem Vordach oder Carport (Schlagwetter geschützt) aufstellbar
    (falls es Ihnen auf gewachsenem Boden erforderlich erscheint, können Sie zur Gewichtsverteilung großformatige Beton- oder Stahlplatten unter die Füße legen).
  • Kein Absaugen oder aufwendiges Lüften vor dem Befüllen, da durch das atmungsaktive Gewebe es keine Möglichkeit gibt, dass CO2 Konzentration im Siloraum entstehen kann.
Herstellerinfo zum  VOLUMMAX®
Prospekt: Silos für Biomasse

Gestellhöhe 1,65 m, Raumhöhe 2,15 m, Mindest. Raumhöhe = 1,80 m
Gestellhöhe 2,00 m, Raumhöhe 2,50 m, Mindest. Raumhöhe = 2,15 m

Versandkosten werden auftragsbezogen ermittelt
RECHTECKIGE Stellfläche, Gestellhöhe 1,65 und 2,00m:
VM-R2-132-254-165-Gestellhöhe 165, bis 3,71 t
VM-R2-165-254-165-Gestellhöhe 165, bis 4,36 t ( + 253,45 EUR )
VM-R2-165-301-165-Gestellhöhe 165, bis 5,20 t ( + 341,18 EUR )
VM-R2-195-301-165-Gestellhöhe 165, bis 6,05 t ( + 536,13 EUR )
VM-R2-195-325-165-Gestellhöhe 165, bis 6,54 t ( + 750,59 EUR )
VM-R2-195-373-165-Gestellhöhe 165, bis 7,42 t ( + 896,81 EUR )
VM-R2-223-325-165-Gestellhöhe 165, bis 7,24 t ( + 857,82 EUR )
VM-R2-223-373-165-Gestellhöhe 165, bis 8,35 t ( + 1.121,01 EUR )
VM-R2-223-429-165-Gestellhöhe 165, bis 9,64 t ( + 1.374,45 EUR )
VM-R2-132-254-200-Gestellhöhe 200, bis 4,36 t ( + 165,71 EUR )
VM-R2-165-254-200-Gestellhöhe 200, bis 5,35 t ( + 458,15 EUR )
VM-R2-165-301-200-Gestellhöhe 200, bis 6,31 t ( + 623,87 EUR )
VM-R2-195-301-200-Gestellhöhe 200, bis 7,45 t ( + 789,58 EUR )
VM-R2-195-325-200-Gestellhöhe 200, bis 8,08 t ( + 1.062,52 EUR )
VM-R2-195-373-200-Gestellhöhe 200, bis 9,23 t ( + 1.218,49 EUR )
VM-R2-223-325-200-Gestellhöhe 200, bis 9,17 t ( + 1.169,75 EUR )
VM-R2-223-373-200-Gestellhöhe 200, bis 10,42 t ( + 1.501,18 EUR )
VM-R2-223-429-200-Gestellhöhe 200, bis 11,96 t ( + 1.774,12 EUR )
2.329,75 EUR

inkl. 16% MwSt. zzgl. Versand
Flachbodensilo VOLUMMAX (VM-R1) RECHTECKIGE Stellfläche, mit speziellem Entnahmepunkt
Flachbodensilo VOLUMMAX (VM-R1) RECHTECKIGE Stellfläche, mit speziellem Entnahmepunkt

 Pelletsilo mit einer bis zu 86 % Ausnutzung der Stellfläche.

  • Spezialauslauftopf mit Vibromotor, kann an meine Eigenproduktion-Sauganlage und an jede andere Saugeinrichtung angeschlossen werden
  • geringe Restmengen von im Regelfall 3%
  • unter dem Vordach oder Carport (Schlagwetter geschützt) aufstellbar (falls es Ihnen auf gewachsenem Boden erforderlich erscheint, können Sie zur Gewichtsverteilung großformatige Beton- oder Stahlplatten unter die Füße legen).

Kein Absaugen oder aufwendiges Lüften vor dem Befüllen, da durch das atmungsaktive Gewebe es keine Möglichkeit gibt, dass CO2 Konzentration im Siloraum entstehen kann.

Herstellerinfo zum  VOLUMMAX®
Prospekt: Silos für Biomasse

Gestellhöhe 1,65 m, Raumhöhe 2,15 m, Mindest. Raumhöhe = 1,80 m
Gestellhöhe 2,00 m, Raumhöhe 2,50 m, Mindest. Raumhöhe = 2,15 m

Versandkosten werden auftragsbezogen ermittelt
RECHTECKIGE Stellfläche, Gestellhöhe 1,65 und 2,00m:
VM-R1-165x1,95-Gestellhöhe 165, bis 3,28 t
VM-R1-195x2,23-Gestellhöhe 165, bis 4,44 t ( + 116,97 EUR )
VM-R1-223x2,54-Gestellhöhe 165, bis 5,78 t ( + 331,43 EUR )
VM-R1-254x2,68-Gestellhöhe 165, bis 6,76 t ( + 750,59 EUR )
VM-R1-165x1,95-Gestellhöhe 200, bis 3,86 t ( + 155,97 EUR )
VM-R1-195x2,23-Gestellhöhe 200, bis 5,24 t ( + 302,18 EUR )
VM-R1-223x2,54-Gestellhöhe 200, bis 6,84 t ( + 555,63 EUR )
2.212,77 EUR

inkl. 16% MwSt. zzgl. Versand
Flachbodensilo VOLUMMAX (VM) QUADRATISCHE Stellfläche, von ca. 1,34 t bis 7,51 t und mit speziellem Entnahmepunkt
Flachbodensilo VOLUMMAX (VM) QUADRATISCHE Stellfläche, von ca. 1,34 t bis 7,51 t und mit speziellem Entnahmepunkt

 Pelletsilo mit einer bis zu 86 % Ausnutzung der Stellfläche.

  • Spezialauslauftopf mit Vibromotor, kann an meine Eigenproduktion-Sauganlage und an jede andere Saugeinrichtung angeschlossen werden
  • geringe Restmengen von im Regelfall 3%
  • unter dem Vordach oder Carport (Schlagwetter geschützt) aufstellbar (falls es Ihnen auf gewachsenem Boden erforderlich erscheint, können Sie zur Gewichtsverteilung großformatige Beton- oder Stahlplatten unter die Füße legen).

Kein Absaugen oder aufwendiges Lüften vor dem Befüllen, da durch das atmungsaktive Gewebe es keine Möglichkeit gibt, dass CO2 Konzentration im Siloraum entstehen kann.

Herstellerinfo zum  VOLUMMAX®
Prospekt: Silos für Biomasse

Gestellhöhe 1,65 m, Raumhöhe 2,15 m, Mindest. Raumhöhe = 1,80 m
Gestellhöhe 2,00 m, Raumhöhe 2,50 m, Mindest. Raumhöhe = 2,15 m

Versandkosten werden auftragsbezogen ermittelt
QUADRATISCHE Stellfläche, Gestellhöhe 1,65m und 2,00m:
VM-117x117-Gestellhöhe 165, bis 1,34 t
VM-132x132-Gestellhöhe 165, bis 1,95 t ( + 77,98 EUR )
VM-165x1,65-Gestellhöhe 165, bis 2,60 t ( + 194,96 EUR )
VM-195x195-Gestellhöhe 165, bis 3,70 t ( + 292,44 EUR )
VM-223x223-Gestellhöhe 165, bis 4,80 t ( + 497,14 EUR )
VM-254x254-Gestellhöhe 165, bis 6,10 t ( + 770,08 EUR )
VM-117x117-Gestellhöhe 200, bis 1,67 t ( + 77,98 EUR )
VM-132x132-Gestellhöhe 200, bis 2,42 t ( + 146,22 EUR )
VM-165x165-Gestellhöhe 200, bis 3,10 t ( + 292,44 EUR )
VM-195x195-Gestellhöhe 200, bis 4,50 t ( + 428,91 EUR )
VM-223x223-Gestellhöhe 200, bis 5,70 t ( + 701,85 EUR )
VM-254x254-Gestellhöhe 200, bis 7,51 t ( + 1.082,02 EUR )
1.861,85 EUR

inkl. 16% MwSt. zzgl. Versand

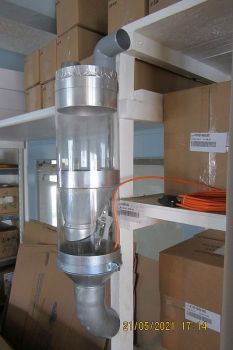

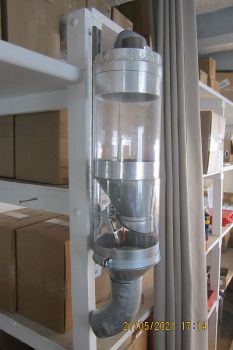

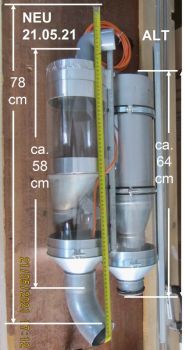

Saugtank STANDARD, platzsparende Bauform, Anschlussrohre angeschweißt
Saugtank STANDARD, platzsparende Bauform, Anschlussrohre angeschweißt
Saugtank für Pelletöfen, Pelletkessel und Zwischenlager.
für alle Pellet-Kessel und Pellet-Öfen, dessen Tagesbehälter mit offenem Deckel betrieben werden darf. Nutzvolumen ca. 3 Liter, maximal 2 kg pro Saugvorgang.
Nicht im Lieferumfang enthalten: Sensor und Sensorleitung.

Voraussichtlich ab ca. August 2020 wieder verfügbar.
295,00 EUR

inkl. 16% MwSt. zzgl. Versand

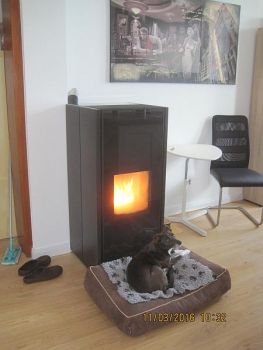

Eigener Pelletofen MCZ KLIN Comfort Air 8 kW, im offenen Wohnbereich
Eigener Pelletofen MCZ KLIN Comfort Air 8 kW, im offenen Wohnbereich

Unser eigener KLIN ist wirklich clean. Tür aufmachen um die Scheibe zu reinigen, weil die Sicht auf das Flammenfeuer getrübt wird, gehört der Vergangenheit an. Vielleicht ist nicht ohne Grund das Foto mit dem KLIN auf der Seite von MCZ.

Pelletofen ohne frontale Luftöffnungen.
Nutzheizleistung Max.: 8,0 KW
H/B/T = 109,5 x 50 x 54,5 cm

mit zwei Ventilatoren, die mit einer Fernbedienung unabhängig voneinander eingestellt werden können.
Serienmäßig  mit "No Air Funktion" und Funk-Fernbedienung mit Raumthermostat.
Intelligente Regelung der Verbrennung über Active+.
GLASTÜR vor der Feuertür


Betriebs- Und Installationshandbuch - Deutsch

Preisliste 2017 = 2.525,00 + 19% MwSt. = 3.004,75 EUR

Fotos sind von unserem eigenen KLIN, der automatisch befüllt wird mit:
Automatische Pelletzuführung für 2 Pelletöfen mit 1 Pellets-Sauganlage

Verkleidung:
Black metal_303
Serpentino_240
Info

Induktiver Sensor PNP, NO-Schliesser
Induktiver Sensor PNP, NO-Schliesser
Induktiver Sensor für Pellets-Befüllungsanlagen, passend zum Eigenbau-Pelletsaugsystem
Temperaturbereich -25 bis +70 °C
• Hochwertiges Metallgewinde M12x1
• Steckverbindung M12
• Erhöhter Schaltabstand (sn) 7 mm, nicht bündig einbaubar [nb]
• DC, 10 ... 30 V, Schließer, PNP
• Schutzart IP67
• Mit LED Schaltanzeige
• 100% stückgeprüftes Qualitätsprodukt, Made in Germany
• cULus zertifiziert / CE
• Korrosionsbeständig
25,00 EUR

inkl. 16% MwSt. zzgl. Versand
Sensor-Anschlussleitung, Länge 5m
Sensor-Anschlussleitung, Länge 5m
Ausführung: M12-Kupplung, gewinkelt / freies Ende
Temperaturbereich -25 bis +80 °C
15,00 EUR

inkl. 16% MwSt. zzgl. Versand
Sensor-Anschlussleitung, Länge 5m mit Steckbuchse
Sensor-Anschlussleitung, Länge 5m mit Steckbuchse
Ausführung: M12-Kupplung, gewinkelt / mit Steckbuchse
passend an die Steuerbox für Saugturbine
Temperaturbereich -5 bis +80 °C
20,00 EUR

inkl. 16% MwSt. zzgl. Versand
Verbindungskabel Steuerbox mit Saugturbine
Verbindungskabel Steuerbox mit Saugturbine
Anschlusskabel 5m, beidseitig mit Stecker, für Verbindung der Steuerbox mit Saugturbine
15,00 EUR

inkl. 16% MwSt. zzgl. Versand
Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm
Saugpunkt, Anschlußrohre mit Außen-Ø 50 mm

Durch das untere Rohr werden die Pellets abgesaugt.
An dem oberen Rohr wird die Rückluft angeschlossen.
Verbesserte Anschlußmöglichkeit des Pelletschlauchs durch Bodenabstand

55,00 EUR

inkl. 16% MwSt. zzgl. Versand
Zeige 1 bis 20 (von insgesamt 39 Artikeln)
